氣動執行器-角行程 KPA

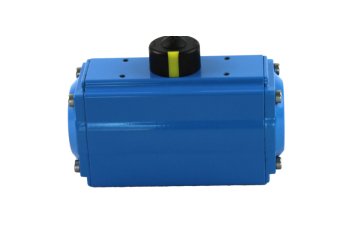

KPA-D 雙作用氣動執行器

Double acting pneumatic actuator

產品簡介：

KPA-D系列的雙作用氣動執行器，是閥控系統中旋轉閥門作0~90o開關的執行機構,以壓縮空氣壓力作為推力，扭矩從7Nm到8,000Nm

KPA-D series double acting pneumatic actuator, torque range from 7Nm to 8,000Nm.

Pressure range 壓力范圍： 2~8Bar Temperature range 溫度范圍: -20~80oC Operating media工作介質: Filtered air過濾的壓縮空氣 Stroke range 行程：0~90o ±5 Coating 涂層:Hard anodized+ polyester coated 硬質氧化層+聚酯漆

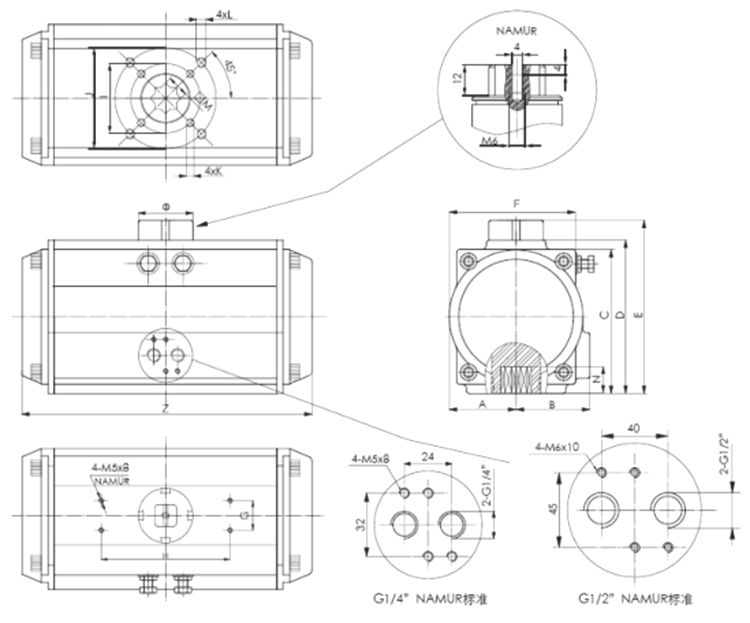

Dimension 外形尺寸圖

Model	A	B	C	D	E	F	G	H	I	J	K	L	M	N	Z	Φ	Port Thread -NAMUR
KPA-D007	23	23	45	50	65	45	30	80		36		M5x8	9	11	118	40	G 1/8"
KPA-D012	29	37	60	70	80	52	30	80	Φ36	Φ50	M5x8	M6x10	11	14	122	40	G 1/4"
KPA-D020	30	42	66	72	92	65	30	80	Φ36	Φ50	M5x8	M6x10	11	14	147	40	G 1/4"
KPA-D035	36	47	81	88	108	72	30	80	Φ50	Φ70	M6x10	M8x13	14	18	168	40	G 1/4"
KPA-D050	42	53	94	100	120	81	30	80	Φ50	Φ70	M6x10	M8x13	14	18	184	40	G 1/4"
KPA-D075	46	57	99	109	129	92	30	80	Φ50	Φ70	M6x10	M8x13	17	21	204	40	G 1/4"
KPA-D110	50	59	111	117	137	98	30	80	Φ50	Φ70	M6x10	M8x13	17	21	262	40	G 1/4"
KPA-D160	58	64	123	133	153	110	30	80	Φ70	Φ102	M8x13	M10x16	22	26	268	40	G 1/4"
KPA-D255	68	75	146	155	175	128	30	80	Φ70	Φ102	M8x13	M10x16	22	26	301	55	G 1/4"
KPA-D435	75	77	161	172	192	138	30	80	Φ102	Φ125	M10x16	M12x20	27	31	390	55	G 1/4"
KPA-D665	87	87	184	197	217	158	30	80	Φ102	Φ125	M10x16	M12x20	27	31	458	55	G 1/4"
KPA-D1000	103	103	213	230	260	189	30	130		Φ140		M16x25	36	40	525	80	G 1/4"
KPA-D1200	113	113	236	255	285	210	30	130		Φ140		M16x25	36	40	532	80	G 1/4"
KPA-D1800	130	130	265	289	319	243	30	130		Φ165		M20x25	46	50	602	80	G 1/4"
KPA-D2700	147	147	299	326	356	273	30	130		Φ165		M20x25	46	50	722	80	G 1/2"
KPA-D3800	162	162	348	348	378	324	30	130	Φ165	Φ215	M20x25	M20x25	46	60	742	80	G 1/2"
KPA-D5700	190	190	402	402	432	380	30	130	Φ165	Φ215	M20x25	M20x25	46	60	860	80	G 1/2"
KPA-D5700	258	258	464	464	494	398	30	130	Φ165	Φ254	M20x25	M16x25	55	55	924	80	G 1/2"

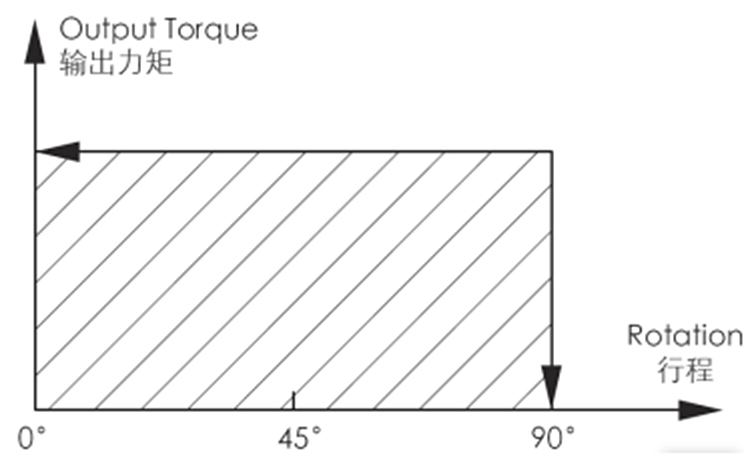

Output torque of double acting actuators 雙作用氣動執行器輸出扭矩：

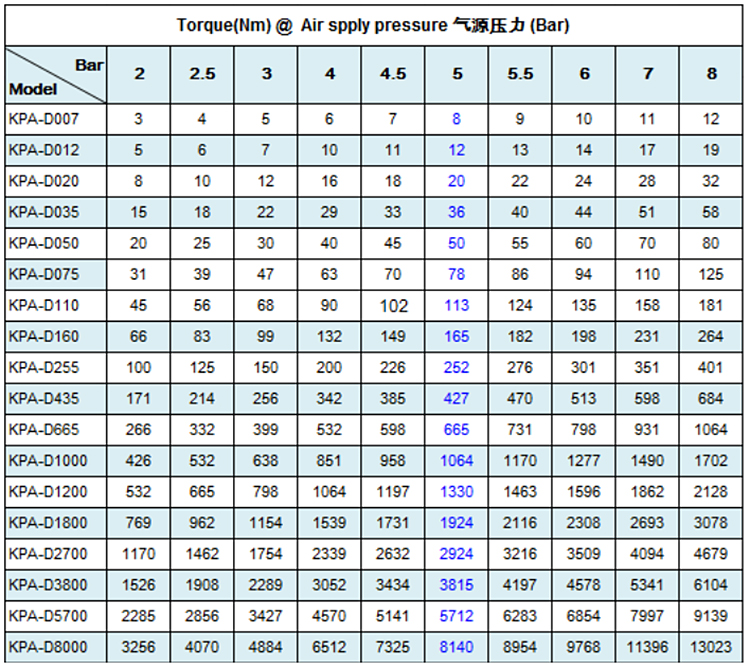

Torque table for double acting 雙作用扭矩選型表:

Selection of double acting actuators:

The suggested safety factor for double acting actuators under normal working condition is 20%~30%, example:

● Torque of valve = 100Nm

● Torque of actuator = (1+30%)*100Nm=130Nm

● System pressure is 5Bar, then selected model is KPA-D160



雙作用執行器選型：

一般情況下，雙作用執行器安全系數為20%~30%，例如：

● 閥門扭矩 = 100Nm

● 執行器扭矩 = (1+30%)*100Nm=130Nm

● 如果系統壓力為5Bar. 則選執行器型號為KPA-D160即可

KPA-S系列單作用執行器沒有展示，請聯系我們?nèi)粲行枨?/span>
